Dämpfer

Stabilus Dämpfer sind in verschiedenen Baureihen erhältlich und ermöglichen eine präzise Auswahl und Abstimmung auf die jeweilige Applikation.

Kleinstoßdämpfer


Die kompakten, wartungsfreien, hydraulischen Maschinenelemente sind leicht und mit geringem Zeitaufwand in jede Konstruktion integrierbar, bestimmte Modelle auch direkt in Pneumatikzylinder. Sie senken die Belastung von Handhabungsgeräten, Dreh- und Schwenkantrieben, Linearzylindern und vielen anderen industriellen Anwendungen und steigern deren Effizienz. Für hohe Standzeiten sorgen u. a. die innovative Dichtungstechnik und aus hochfestem, legiertem Stahl, massiv und topfförmig aus dem vollen Material gefertigte Stoßdämpferkörper mitsamt Hochdruckhülsen.

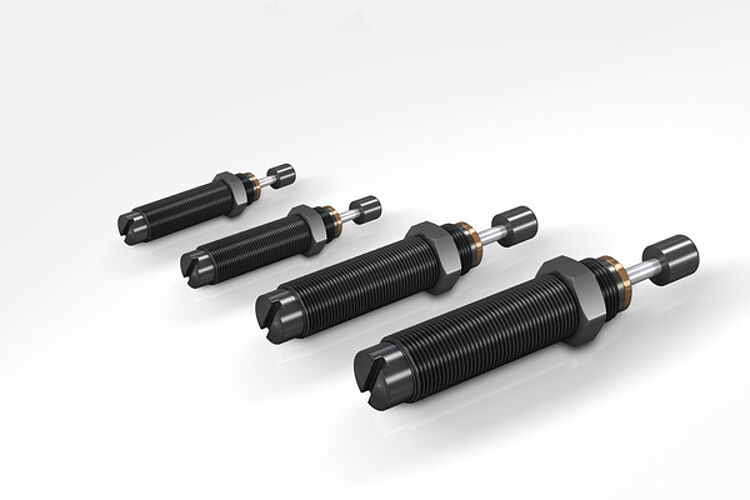

MC5 bis MC75

Merkmale:

  • Selbsteinstellend
  • Energieaufnahme: 0,68 Nm/Hub bis 9 Nm/Hub
  • Hub: 4 mm bis 10 mm
  • Auffahrgeschwindigkeit: 0,15 m/s bis 4 m/s
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Miniaturschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Kopiergeräte
  • Messtische
  • Maschinen und Anlagen
  • Schließsysteme

Weitere technische Daten finden Sie hier.

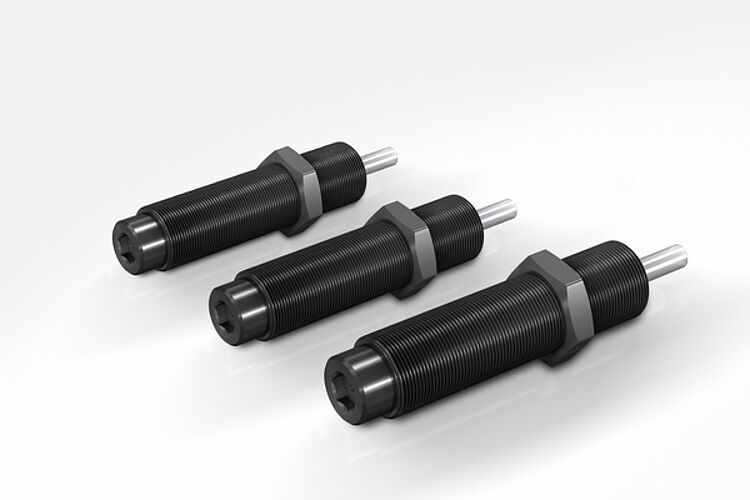

MC150 bis MC600

Merkmale:

  • Dauerläufer mit geringster Rückstellkraft
  • Selbsteinstellend
  • Rollmembrantechnologie
  • Energieaufnahme: 20 Nm/Hub bis 136 Nm/Hub
  • Hub: 12 mm bis 25 mm
  • Auffahrgeschwindigkeit: 0,06 m/s bis 6 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Linearschlitten
  • Pneumatikzylinder
  • Schwenkeinheiten
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Messtische
  • Werkzeugmaschinen
  • Schließsysteme

Weitere technische Daten finden Sie hier.

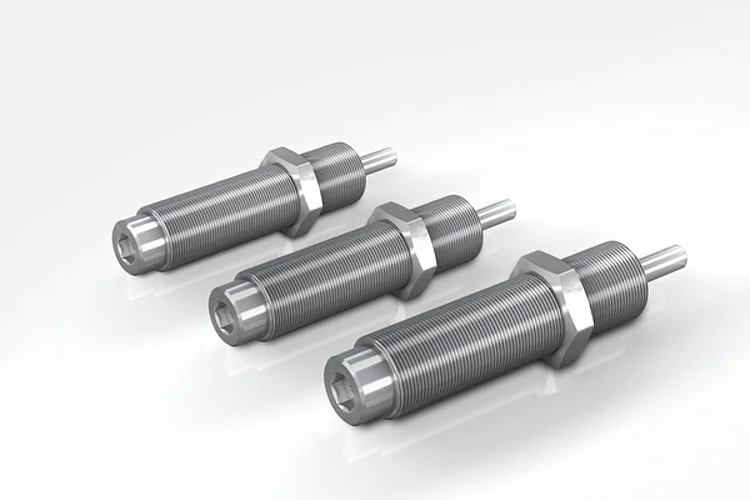

MC150-V4A bis MC600-V4A

Merkmale:

  • Dauerläufer mit optimalem Korrosionsschutz
  • Selbsteinstellend
  • Edelstahl
  • Rollmembrantechnologie
  • Energieaufnahme: 20 Nm/Hub bis 136 Nm/Hub
  • Hub: 12 mm bis 25 mm
  • Auffahrgeschwindigkeit: 0,06 m/s bis 6 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Reinraumbereich
  • Pharmatechnik
  • Medizintechnik
  • Lebensmittelindustrie
  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Messtische

Weitere technische Daten finden Sie hier.

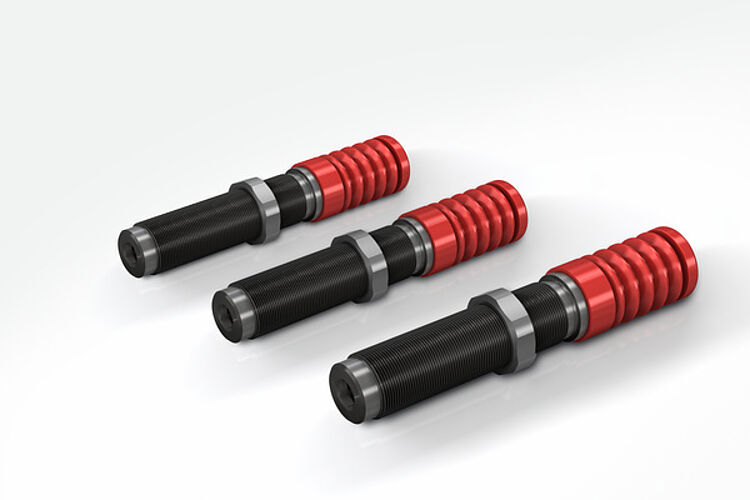

PMCN150 bis PMCN600

Merkmale:

  • Zuverlässiger Schutz gegen Fluide
  • Selbsteinstellend
  • Rollmembrantechnologie
  • TPU Faltenbalg
  • Energieaufnahme: 20 Nm/Hub bis 136 Nm/Hub
  • Hub: 12 mm bis 25 mm
  • Auffahrgeschwindigkeit: 0,06 m/s bis 6 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Fertigungs- und Bearbeitungszentren
  • Reinraumbereich
  • Pharmatechnik
  • Medizintechnik
  • Lebensmittelindustrie
  • Linearschlitten
  • Pneumatikzylinder
  • Maschinen und Anlagen

Weitere technische Daten finden Sie hier.

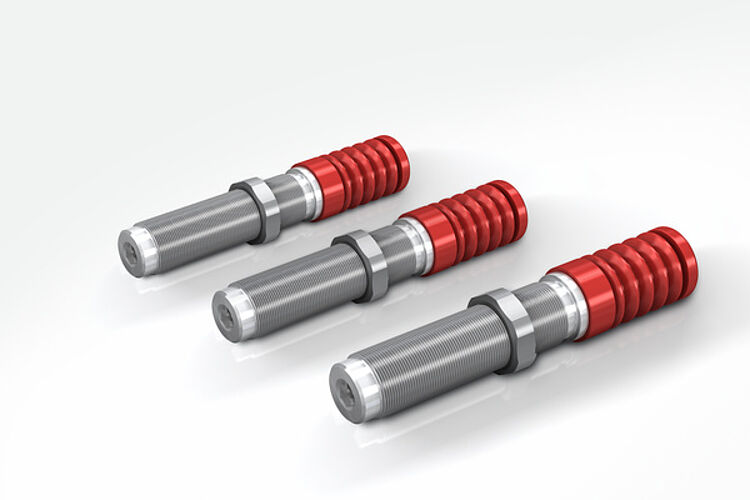

PMCN150-V4A bis PMCN600-V4A

Merkmale:

  • Optimaler Korrosionsschutz
  • Selbsteinstellend
  • Edelstahl
  • Rollmembrantechnologie
  • TPU Faltenbalg
  • Energieaufnahme 20 Nm/Hub bis 136 Nm/Hub
  • Hub 12 mm bis 25 mm
  • Auffahrgeschwindigkeit: 0,06 m/s bis 6 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Fertigungs- und Bearbeitungszentren
  • Reinraumbereich
  • Pharmatechnik
  • Medizintechnik
  • Lebensmittelindustrie
  • Maschinen und Anlagen

Weitere technische Daten finden Sie hier.

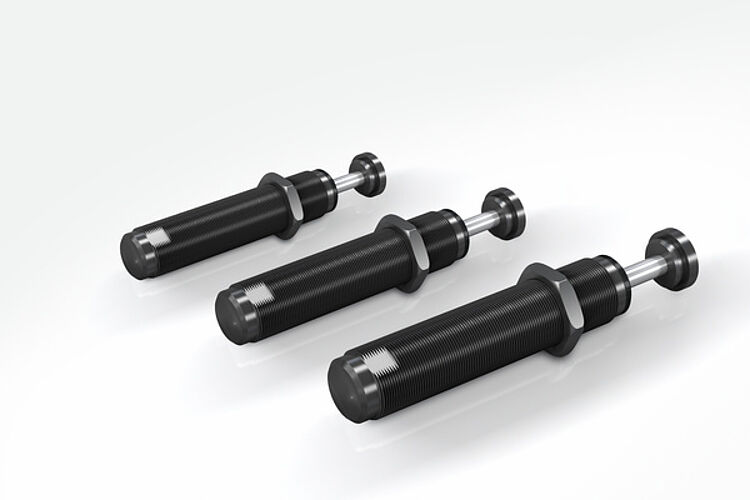

SC190 bis SC925

Merkmale:

  • Lange Hübe und weicher Aufprall
  • Selbsteinstellend
  • Soft-Contact
  • Energieaufnahme: 25 Nm/Hub bis 110 Nm/Hub
  • Hub: 16 mm bis 40 mm
  • Auffahrgeschwindigkeit: 0,15 m/s bis 3,66 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Messtische
  • Werkzeugmaschinen

Weitere technische Daten finden Sie hier.

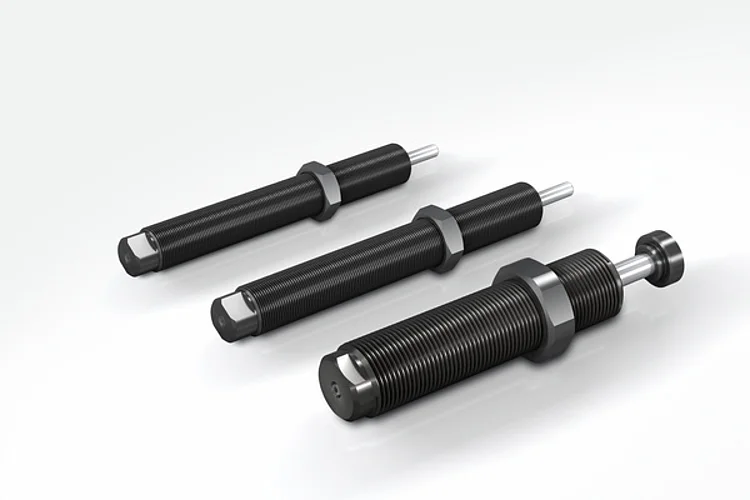

SC²25 bis SC²190

Merkmale:

  • Topfkolbendesign für höchste Energieaufnahme
  • Selbsteinstellend
  • Topfkolbentechnologie
  • Energieaufnahme: 10 Nm/Hub bis 31 Nm/Hub
  • Hub: 8 mm bis 12 mm
  • Auffahrgeschwindigkeit: 0,1 m/s bis 5,7 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Linearschlitten
  • Pneumatikzylinder
  • Schwenkeinheiten
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Messtische
  • Werkzeugmaschinen
  • Schließsysteme

Weitere technische Daten finden Sie hier.

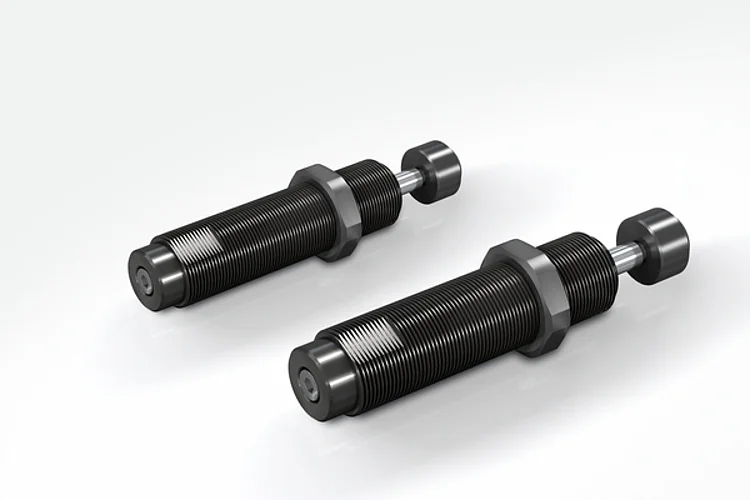

SC²300 bis SC²650

Merkmale:

  • Topfkolbendesign für höchste Energieaufnahme
  • Selbsteinstellend
  • Topfkolbentechnologie
  • Energieaufnahme: 73 Nm/Hub bis 210 Nm/Hub
  • Hub: 15 mm bis 23 mm
  • Auffahrgeschwindigkeit: 0,09 m/s bis 3,66 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Drehtische
  • Schwenkeinheiten
  • Roboterarme
  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Werkzeugmaschinen

Weitere technische Daten finden Sie hier.

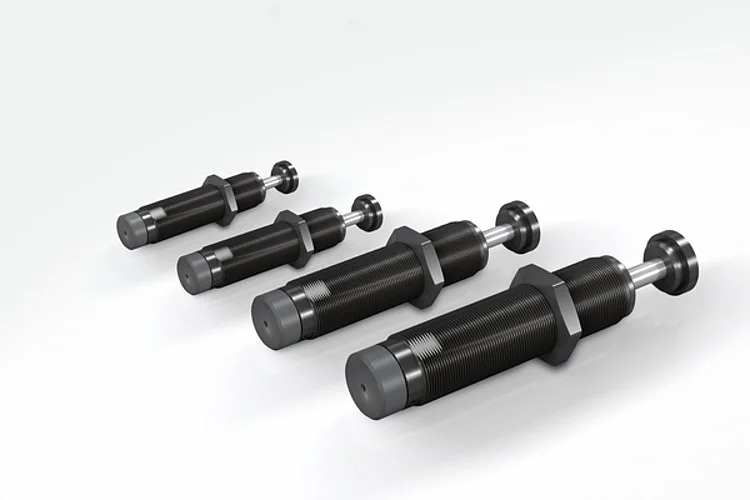

MA30 bis MA900

Merkmale:

  • Stufenlose Anpassung
  • Einstellbar
  • Energieaufnahme: 3,5 Nm/Hub bis 100 Nm/Hub
  • Hub: 8 mm bis 40 mm
  • Auffahrgeschwindigkeit: 0,15 m/s bis 4,5 m/s
  • Zulässiger Temperaturbereich: 0 °C bis 66 °C
  • Einbaulage: beliebig
  • Festanschlag: Integriert

Anwendungsbeispiele:

  • Linearschlitten
  • Pneumatikzylinder
  • Schwenkeinheiten
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Automaten
  • Werkzeugmaschinen
  • Schließsysteme

Weitere technische Daten finden Sie hier.

PET20 bis PET27

Merkmale:

  • Energieaufnahme: 56,5 Nm/Hub
  • Hub: 17,4 mm bis 18,8 mm
  • Zulässiger Temperaturbereich: 0 °C bis 107 °C
  • Material Außenkörper: Aluminium
  • Kolbenstange: Stahl hartverchromt
  • Dämpfungsmedium: NSF H1 Öl - Lebensmittelverträglich

Anwendungsbeispiele:

  • PET-Streckblasmaschinen

Weitere technische Daten finden Sie hier.
